So, ist jetzt zum Download freigegeben
https://www.thingiverse.com/thing:7201158

Sporti

Habe heute nochmal versucht mit PC zu drucken. Diesmal mit 20% Füllung, statt wie vorher 50%. Das sollte den Verzug vermindern und, TARAAA, :razz: es hat geklappt. Der Verzug ist jetzt so minimal, dass es die Funktion nicht beeinträchtigt. Und ist bis 130 grd hitzebetändig. Der Druck dauerte 9 Stund...

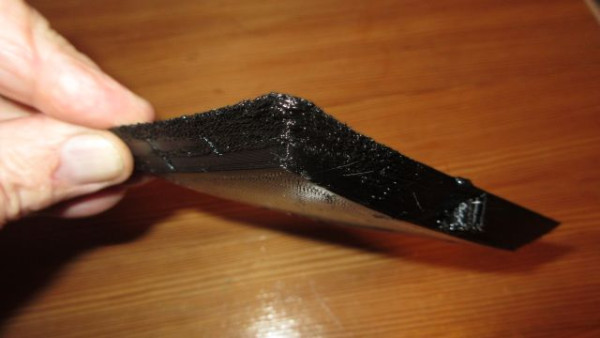

Ein Druck mit Spectrum PC 275 ging ganz in die Hose wegen zu großem Verzug. Musste ich abbrechen.
Es sollte besonders verzugsarm sein und bis 130 grd Hitzebeständig. Die Druckeinstellungen gehen auch an die Grenzen meines Druckers bzw. darüber hinaus.
Sporti

So, ich habe den Deckel jetzt nochmal komplett überarbeitet, bzw. Feingetuned. Schraubbereiche verstärkt, Wandstärken erhöht, Passungen optimiert und mehr Platz für den Filter in der Höhe geschaffen. Passt jetzt wunderbar. Auch für den Originalen und den Dauerfilter geeignet. Danke auch an Anton daf...

Hier mal ein Bild, das den größeren umlaufenden Freiraum um den Luftfilter herum zeigt. Die Wandstärken werde ich noch verdicken. Muss noch was optimieren. Schraubenköpfe sollten 3,5 mm Höhe nicht überschreiten, sonst liegt der Kragen des Filters nicht ganz auf. Hatte andere Schrauben drin, die höhe...

Werde ich prüfen. Drucke gerade ein Schnittmodell aus. a2.jpg Hab ich gerade erst gelesen: Die Zahlen sind eine Nestkennzeichnung vom Werkzeug. 1 und 2 können aus einem Wekzeug sind das aus 2 Spritzguss-Nestern besteht. Das Teil ohne Zahl kann aus einem ersten Werkzeug sein mit nur einem Nest. Das m...

Es besteht noch die Möglichkeit, das die beiden Durchmesser der Filteraufnahme nicht ganz genau fluchten.
Der Durchmesser vom Filter taucht ja in das Gegenstück ein.

Da muss ich noch prüfen. Reicht ja wenn schon 0,5 mm außer Mitte ist.

Sporti

Der Luftfilter verschwindet ja vollständig in der runden Umfassung, berührt ja deinen eingekreisten Bereich ja nicht. Der Bogen mit den Rippen vom hinteren Deckel taucht ja außen ein. Da muss etwas anderes sein, was klemmen kann. Vielleicht ist der vordere abgesetzte Kragen des Filters zu breit / ho...

Ich muss mir das nochmal genau ansehen. Die Brücke habe ich gemacht, um das ganze stabiler zu machen ==> Geschlossene Kontur. Warum das ein Problem darstellen soll, habe ich noch nicht verstanden. In der Tiefe kann ich noch was erhöhen. Das Röhrchen, wo normalerweise ein Schlauchstück zur Dämpfung d...

Habe mal aus Spaß nachgeschaut, was dieses Teil bei einem 3-D Druckdienstleister kosten würde. Siehe protiq.com und habe Material PA12 ( SLS) gewählt. Das ist ein Marktplatz wie ähnlich Booking.com nur eben für 3D-Druckfirmen. Je nach Anbieter gehen die Preise bei 45 Euro pro Stück los, ohne Versand...
