Unterschied Bing und TK Düsen

[spartarie]

Hallo Leute

Immer habe ich mich verwundert über die unterschiedliche düsengrosse von unsere Bing (42) und TK (48) Vergaser.
Es sind doch beide 8 mm Vergaser?
Vor kurzum habe ich zwei lehre Vergasergehause gekauft, einmal Bing und einmal TK.
Beide genau angeschaut...und eine interessante Differenz festgestellt.
Beide haben das Mischrohr im 12mm bereich, aber beim Tk ist die Venturi, das teil wo die durchmesser 8mm ist, kurzer und weiter vom Mischrohr entfernt.
Hier ein schönes Bild vom Bing


Und hier ein Bild vom TK, kein Lust diese zu halbieren..


Meine Gedanke: So scharfkantig wie die Übergang von 8 mm nach 12 mm im Vergaser ist soll die Luftstrom nicht laufen,
diese erweitert sich gleichmässig, und weil beim TK das Mischrohr weiter vom Venturi entfernt ist soll die Luftsaule da breiter sein,
deswegen die Luftgeschwindigkeit und Saugkraft weniger...und daher eine grössere Düse.
Bin gespannt auf Ihre Meinung.

Grüsse Arie

[Dieter-K]

Hallo Arie,

Bilder klauen ist verboten! Man muss vorher den Eigentümer fragen.

TK-Düsen sind größer und haben ein anderes Gewinde.

Grüße - Dieter

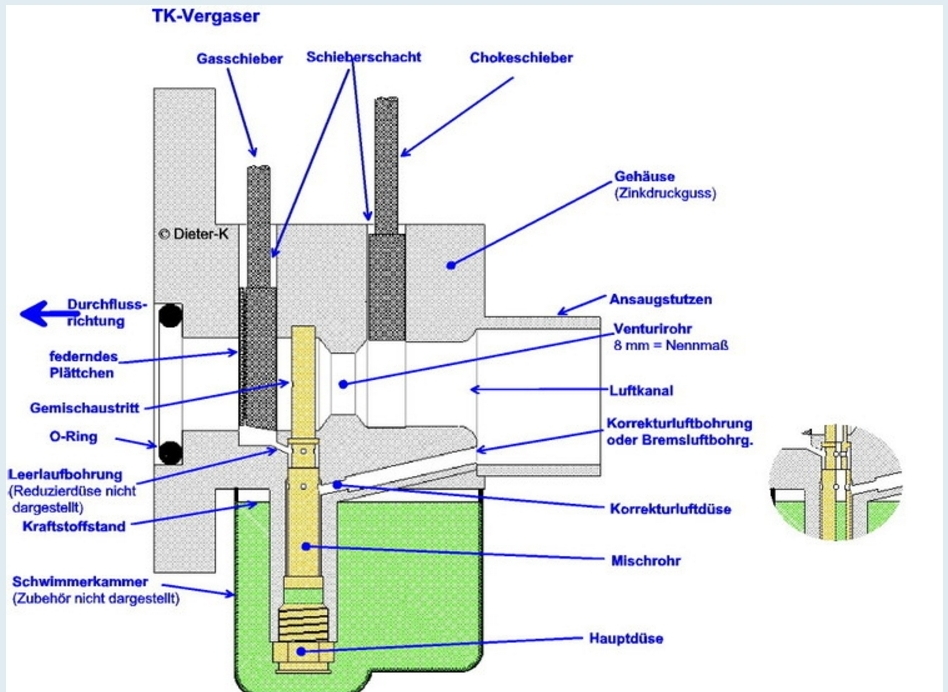

Vergaser Bezeichnungen (Beispiel TK)
Klicken zum Vergrößern:

[HiMo]

Hallo Arie,

Bilder klauen ist verboten! Man muss vorher den Eigentümer fragen.

Grüße - Dieter

Hallo Dieter , Hallo Forum ,

Du hast Recht Dieter , bei Bildern sollte bei Weiterverwendung beachtet werden wer der Urheber ist.

Zu dem obigen Bild erhält "ARIE " hiermit ÖFFENTLICH die Erlaubnis Bilder von mir zu verwenden im Rahmen der Forumsarbeit und Forschungsarbeit.
Hat er vergessen drunter zu schreiben. Die private Erlaubnis per Mail hatte er schon. ( Er hatte vorab gefragt )

Bilder : Sachs-Renner
Jeder kann meine Bilder für Private zwecke anwenden und gebrauchen.
Dafür habe ich diese auch im Forum zur Verfügung gestellt und mir die Arbeit
gemacht und zur Betrachtung auch einen eigenen Bilderdienst ausgewählt damit
diese nicht durch ZWANGSVERKLEINERUNG bearbeitet werden.
Sollte jemand bedarf an Bildmaterial zur Bearbeitung und Erklärung für Forumsbeiträge
benötigen , kann er mich anmailen ( sachs-renner@arcor.de ) und ich stelle ihm die Bilder zur Verfügung .
Gegen eine " Verlinkung " meiner Bilder habe ich nichts.
Dieses gilt für Forum : Motorfahrrad.EU und Hilfsmotor.EU

Hauptsache die Bilder konnten zur Erklärung und Beurteilung der Forumsarbeit
und Forumsberichte ihren Dienst bzw. Aufmerksamkeit erweisen !
>>>>>> BILDER SAGEN MEHR ALS WORTE <<<<<<<<

und allerbeste Grüße

[didiwagener]

Das nenne ich mal ein Angebot.....

Gruß Dietmar

[spartarie]

Bild vom Bing: DANKE HIMO !
Meine Bilder: können verlinkt, kopiert und eingefügt werden , ist mir egal.

TK-Düsen sind größer und haben ein anderes Gewinde.

Grüße - Dieter

Das wusste ich schon, ich suche jetzt eine Erklärung WARUM in eine Tk eine grossere Düse notwendig ist.
Ich denke deine Zeichnung vom Tk stimmt nicht genau...

Gruss Arie

[Dieter-K]

Hallo Arie,

die TK Düsen lassen mehr durch als die vom Bing. Aber der Unterschied ist nicht so groß, wie man wegen der Nummern annimmt.
Motoren mit Bing verbrauchen in der Regel weniger Benzin als die mit TK.

Was stimmt an meiner Zeichnung nicht? Der Schwimmer und das Schwimmernadelventil samt Messinggabel sind nicht dagestellt.

Grüße - Dieter

[spartarie]

Hallo Dieter

Wie in mein Bild zu sehen ist gibt es ein sichere Entfernung zwischen Mischrohr und Übergang nach Venturi, ungefähr 2,5 mm.
Diese Entfernung fehlt in deine Zeichnung, da ist das Mischrohr gleich daran, wie beim Bing.
Ich vermute das die Entfernung von Mischrohr nach das Venturi Einfluss hat auf die Düsengrosse die benötigt ist.

Grüsse Arie

[Dieter-K]

Hallo HG:
Danke für die Freigabe deiner Bilder im Rahmen von Foren. Das finde ich großzügig von dir. Helfen die Bilder doch Vielen, den Motor zu verstehen.

@ Arie.

Die Zeichnung sollte so einigermaßen den wahren Maßen entsprechen.
Auf der Motor Seite des Vergasers habe ich nie etwas verändert. Immer nur auf der Ansaugseite. Denn da werden die PS bei der Saxonette vorbereitet.

Grüße - Dieter

[spartarie]

Hallo Dieter

Ein Missverständniss.....ICH habe dieses TK gehause nicht so bearbeitet, nur so gekauft.
Es kann natürlich sein das der Vorbesitzer hier etwas "gemacht" hat.
Leider habe ich im Moment keine andere TK zur Verfügung zum Vergleich.
Vielleicht jemand im Forum?
Ist das orginal wie am Bild oder nicht?


Grüsse und Danke voraus, Arie

[knatterton]

Hallo Arie,mein TK- Vergaser-Mischrohr hat auch diesen ca 2,5mm Abstand.
Gruß Knatterton
